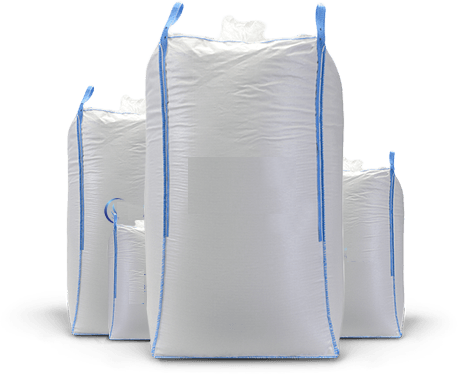

Мішки тонники: як вибрати потрібну конфігурацію біг-бега

Мішок біг бег виглядає однотипно — квадратний м’який контейнер із ручками. Але конфігурацій у нього насправді десятки, і неправильний вибір означає або переплату за непотрібні опції, або мішок, який не підходить до вашого обладнання.

Щоб не помилитися, достатньо відповісти на три питання: як ви будете переміщати мішок, як завантажувати і як вивантажувати. Кожне питання — незалежне. Обираєте по одному варіанту з кожного, і конфігурація готова.

Крок 1 — Як ви будете переміщати мішок-тонник

Це перше питання, яке варто вирішити, бо від нього залежить тип ручок. А ручки — це єдиний параметр, який неможливо компенсувати або обійти: якщо мішок не підходить до вашого підйомного обладнання, він просто не підніметься із землі.

Головна різниця між стропами і петлями — у кількості точок контакту з підйомним механізмом.

Стропи

Стропи — це пришивні стрічки вздовж ребер мішка, по одній на кожному куті. Вони розраховані на дві або чотири точки контакту із підйомним механізмом одночасно. При підйомі вилочним навантажувачем кожен “зуб” проходить через “вушка” двох строп — два незалежних зачепи, мішок висить рівно і стійко.

При підйомі хрестовим захоплювачем («павуком») на кран-балці всі чотири стропи фіксуються одночасно — чотири точки контакту, мішок не перекошується навіть при нерівномірному завантаженні.

Петлі

Петлі — це ручки, вирізані з тіла мішка. Вони довші за стропи і розраховані на одну точку контакту. Залежно від кількості, їх зводять разом і чіпляють на один гак крана або кран-балки. Один гак — одна точка підвісу, мішок висить як кошик.

Біг беги з петлями також можна переміщувати і вилочним навантажувачем, коли обидві вилки зводяться до середини і утворюють єдину підйомну точку — по суті, той самий принцип одного контакту.

Вилочний навантажувач (кара, маніту)

Навантажувач підходить до будь-якого типу ручок — і до строп, і до петель. Але найзручніше і найстійкіше він працює з 4 стропами: вилки заходять рівно по боках мішка, зачіпляючи по дві стропи, центр ваги тримається стабільно навіть під час руху. Біг беги з ручками у формі петель навантажувач також може підняти, але це менш зручно на практиці.

Кран або кран-балка

Тут вибір ширший. Найпростіший варіант — 2 петлі: вони зводяться в одне положення і легко чіпляються на крановий крюк. Якщо на складі або у виробництві потрібна більша стійкість мішка при підйомі — беруть 4 петлі.

Для специфічних умов роботи, коли кран повинен підхоплювати мішок зі стропами, використовують стропи з додатковими кільцями, що подовжують загальну довжину ручок і дозволяють звести їх до середини – однієї точки зачепу.

Кран із захоплювачем «павук»

Павук — це хрестовий захоплювач з гаками на чотирьох кінцях, який одночасно фіксує всі чотири точки підйому. Він вимагає або 4 петлі, або 4 стропи — залежно від конструкції конкретного мішка-тонника. Якщо у вас є або планується павук, уточніть це при замовленні.

Крок 2 — Як ви будете завантажувати мішок біг бег

Конструкція верху мішка визначається способом завантаження і тим, чи потрібно захищати вантаж від стороннього впливу під час зберігання або транспортування. Тут три варіанти — і важливо розуміти, що фартух і верхній клапан вирішують різні задачі, а не є взаємозамінними.

Відкритий верх

Найпростіший і найпоширеніший варіант. Верх мішка відкривається на всю ширину, що дозволяє завантажувати будь-яким зручним способом:

• лопатою вручну,
• ковшем навантажувача,
• вільним потоком із труби великого діаметру
• самоскидом.

Якщо у вашому процесі немає жорстких вимог до захисту вантажу зверху, відкритий верх є оптимальним вибором. Він дешевший, простіший у роботі і не потребує ніякого додаткового обслуговування.

Фартух

Фартух — це подовження верхньої частини мішка з тонкої тканини. Він збирається у жмуток і зав'язується як звичайний лантух, повністю закриваючи вантаж зверху. Його призначення — захист від бруду, пилу і сторонніх домішок під час зберігання або транспортування.

Верхній завантажувальний клапан для біг бега

Клапан — це вшита труба з тканини у верхній частині мішка, через яку відбувається завантаження. Він потрібен у тих випадках, коли біг бег використовується при виробничій лінії фасування: продукт подається через трубу під тиском або самопливом, і клапан забезпечує щільне з'єднання без розсипання та пилу.

Розмір і висота клапана підбираються під параметри конкретної лінії — тому якщо у вас є діюча лінія фасування, уточнюйте ці розміри при замовленні.

Наявність верхнього клапана, як правило, означає, що мішок розрахований на повторне використання: він повертається в лінію після розвантаження і знову наповнюється через той самий клапан.

Крок 3 — Як ви будете вивантажувати мішки тонники

Конструкція дна — це останній параметр, і він напряму пов'язаний з тим, скільки разів даний бігбег буде використовуватися і куди саме піде вантаж при вивантаженні. Тут лише два варіанти, і вибір між ними зазвичай очевидний.

Нижній розвантажувальний клапан

Клапан у дні мішка — це вшита труба з тканини, яка в закритому стані зав'язана або затиснута. При вивантаженні клапан відкривають, і вантаж висипається самопливом у потрібне місце:

• бункер,
• завальну яму,
• сівалку,
• розкидач добрив
• силос.

Процес контрольований — можна розв’язати клапан частково, відсипати потрібну кількість і знову зав’язати.

Після вивантаження мішок залишається цілим. Його складають, і він повертається в роботу. Саме тому нижній клапан — ознака мішка, розрахованого на повторне використання.

Скільки циклів витримає конкретний мішок, залежить від щільності тканини і якості пошиву. Але навіть базові моделі розраховані мінімум на 2–3 використання, якщо з мішком працюють акуратно.

Клапан особливо зручний там, де важлива точність вивантаження: наприклад, при засипанні добрив у розкидач або зерна в сівалку. Надлишок або нестача тут критичні, і контрольоване висипання через клапан підходить тут набагато краще, ніж розрізання дна.

Глухе дно

Мішок з глухим дном розрахований на одне використання: просто перевезення або ще й тимчасове зберігання вантажу. Вивантаження відбувається розрізанням дна: мішок піднімають краном або навантажувачем, дно розрізають, вантаж висипається. Після цього мішок іде на утилізацію.

Це не недолік, а осмислений вибір для певних сценаріїв. Якщо зерно або іншу продукцію потрібно один раз завантажити, один раз відправити і один раз висипати — платити за клапан немає сенсу. Глухе дно дешевше, а запас міцності у таких мішків достатній для разового використання і короткострокового зберігання.

Найпоширеніші конфігурації біг-бегів

Якщо відповіді на три кроки вже є, ця таблиця допоможе швидко знайти потрібну конфігурацію і перевірити вибір.

Таблиця поширених конфігурацій бігбегів

Що ще впливає на вибір

Захист від вологи

Фартух захищає від бруду і пилу, але не від вологи. Якщо вантаж гігроскопічний — добрива, борошно, цемент, гіпс — і буде зберігатися або транспортуватися в умовах підвищеної вологості, потрібна ламінована тканина мішка та поліетиленовиш вкладиш. Верхній клапан, що щільно зав'язується, може лише частково захистити від вологи.

Вантажопідйомність і розміри

Вибір конфігурації не замінює вибір розміру і вантажопідйомності. Про те, який розмір підійде до вашого навантажувача, фури або сівалки — читайте в статті про розміри біг-бегів. Про те, скільки мішків потрібно під конкретний вантаж — у статті про об'єм біг бегів.

Часті питання

Чим відрізняються стропи від петель?

Стропи — пришивні стрічки вздовж ребер, призначені для вилок навантажувача. Петлі — ручки вирізані із полотна мішка, призначені для крюка крана. Навантажувач може підняти мішок з будь-яким типом ручок, але зі стропами — стійкіше. Кран працює тільки з петлями або стропами з кільцями.

Скільки разів можна використати біг-бег?

Залежить від конструкції і щільності тканини. Мішки з глухим дном — одноразові: після розрізання дна для вивантаження вони йдуть на утилізацію. Біг беги з нижнім клапаном можуть використовуватися повторно. Базові моделі витримують 2–3 цикли, більш щільні (160+ г/м²) — більше. Точна кількість залежить від умов роботи і акуратності поводження. Читайте про типові помилки в роботі з біг бегами тут.

Чи потрібен фартух для зерна?

Як правило, ні. Зерно не є гігроскопічним у звичайному розумінні і не потребує захисту від бруду при стандартних умовах зберігання. Фартух додається тоді, коли потрібно закрити вантаж від пилу, домішок або сторонніх предметів — наприклад, при тривалому зберіганні або транспортуванні у відкритому кузові.

Як вибрати біг-бег для добрив?

Добрива — гігроскопічний вантаж, тому для захисту від вологи потрібна ламінована тканина і поліетиленовий вкладиш. Якщо мішок зберігатиметься просто неба — ламінування обов'язкове. Фартух захищає тільки від бруду, але не від вологи. Для повторного використання — нижній клапан. Тип ручок — залежно від наявної техніки. Зазвичай використовують 1-2 петлі для підйому краном.

Чи можна використовувати один біг-бег і з навантажувачем, і з краном?

Так, якщо мішок має 4 стропи з додатковими кільцями: кільця дозволяють подовжити вушка і звести їх в одну точку для зачепу, а вилки навантажувача можуть зайти у стропи стандартним способом. Це найуніверсальніший варіант для підприємств, де є обидва типи техніки.
